一、无菌医疗器械包装的核心定位

– 是保护医疗器械、预防感染的最后一道防线，包装失效会威胁医患健康与生命。

– 又称无菌包装屏障系统，需具备阻隔微生物、维持灭菌后器械无菌状态、耐受多种灭菌方式（如环氧乙烷、伽马辐照等）的能力，被视为医疗器械的一部分。



二、包装材料分类与选择

– 按材料：纸、聚烯烃非织造布、塑料膜、玻璃等。

– 按形式：塑料袋、纸塑袋、纸质袋、铝塑袋、吸塑盒等。

– 选择依据：需综合考虑包装与产品及使用的适应性，结合有效期、灭菌、运输等因素，满足安全性、微生物屏障、密封完整性等要求。

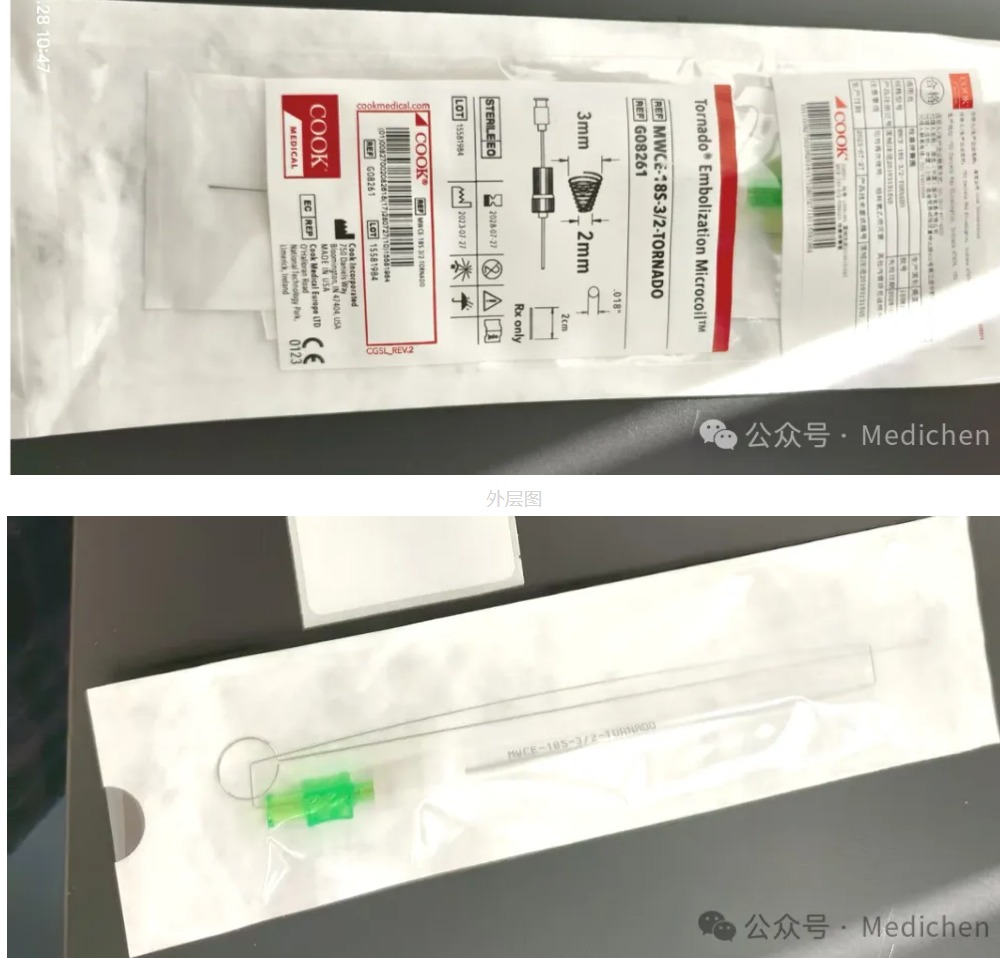

三、双层包装优势

1.防护与稳定性：内层包装与产品尺寸更匹配，减少运输中器械与包装的相对摩擦，降低损坏风险；外层包装提供额外物理保护，适配运输和储存需求。

2.操作便利性：

1）提升单人操作安全性

内袋与器械尺寸匹配，单人“倾倒 / 翻转” 时可使器械平稳落入无菌区；

避免单层包装下细小器械因操作产生的弹跳、滚落风险，减少污染可能。

2）优化双人配合效率

外袋开启后，内袋固定朝向设计便于无菌护士快速完整转移至无菌区；

减少无菌护士直接伸入外袋取器械的操作，尤其在传递多个器械时，降低反复操作带来的污染风险。

3）提供“二次无菌保障”

即使外袋操作失误（如意外污染），内袋仍能维持器械无菌状态；

可通过内袋重新执行无菌转移流程，避免因单次操作失误导致器械报废或手术延误。

3.信息可读性

外层包装标签尺寸大、信息清晰（符合法规要求），避免内层小尺寸包装上标签阅读困难的问题，降低信息核对误差。

图片来源：Medichen

四、设计原则

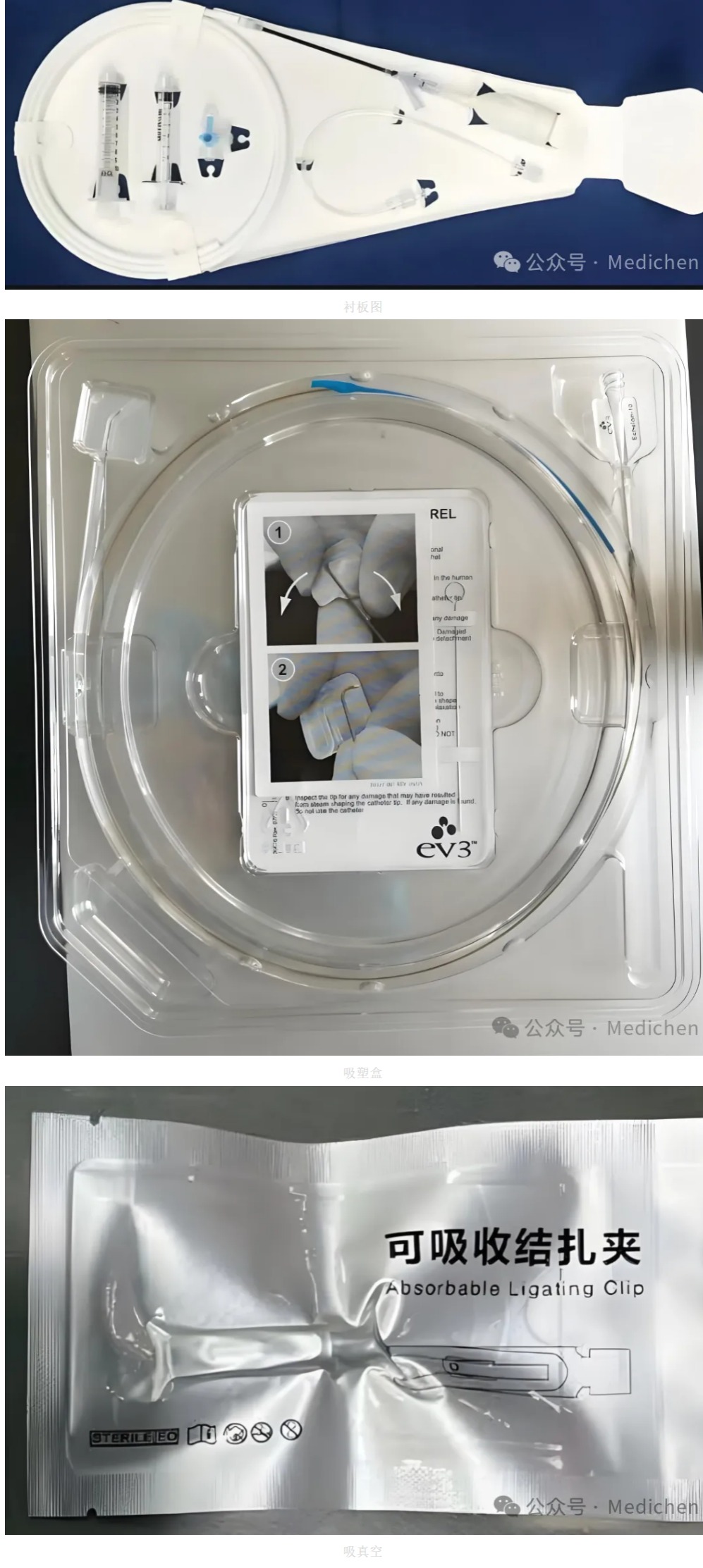

1、无菌屏障结构与尺寸

·核心目标：固定产品、减少移动，同时满足标签可读性和法规要求。

·实现方式：

·尺寸匹配：贴合产品，适配运输/ 操作需求；

·辅助固定：通过衬板、吸塑盒（如PETG 材料）、吸真空、双层包装等方式限制器械移动；

·标签布局：承载主要信息（易读取）。

图片来源：Medichen

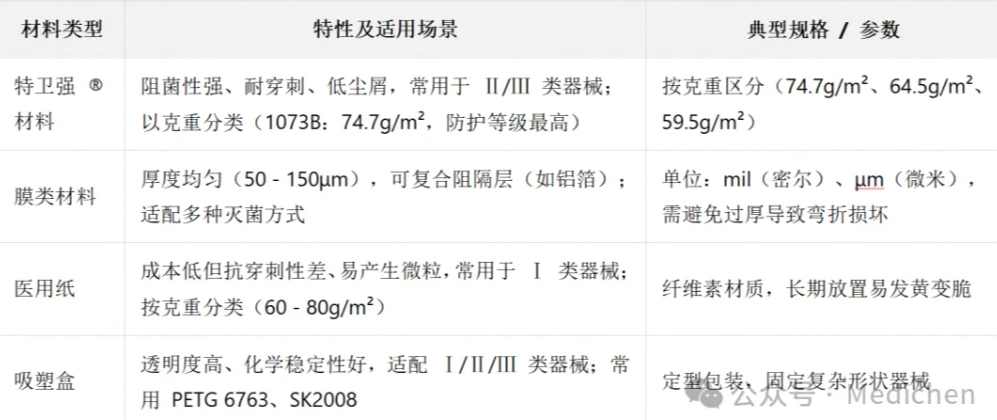

2、无菌屏障材料的选择（按风险等级适配）

图片来源：Medichen

• 特卫强® Tyvek 材料（信息来源奥力拓）

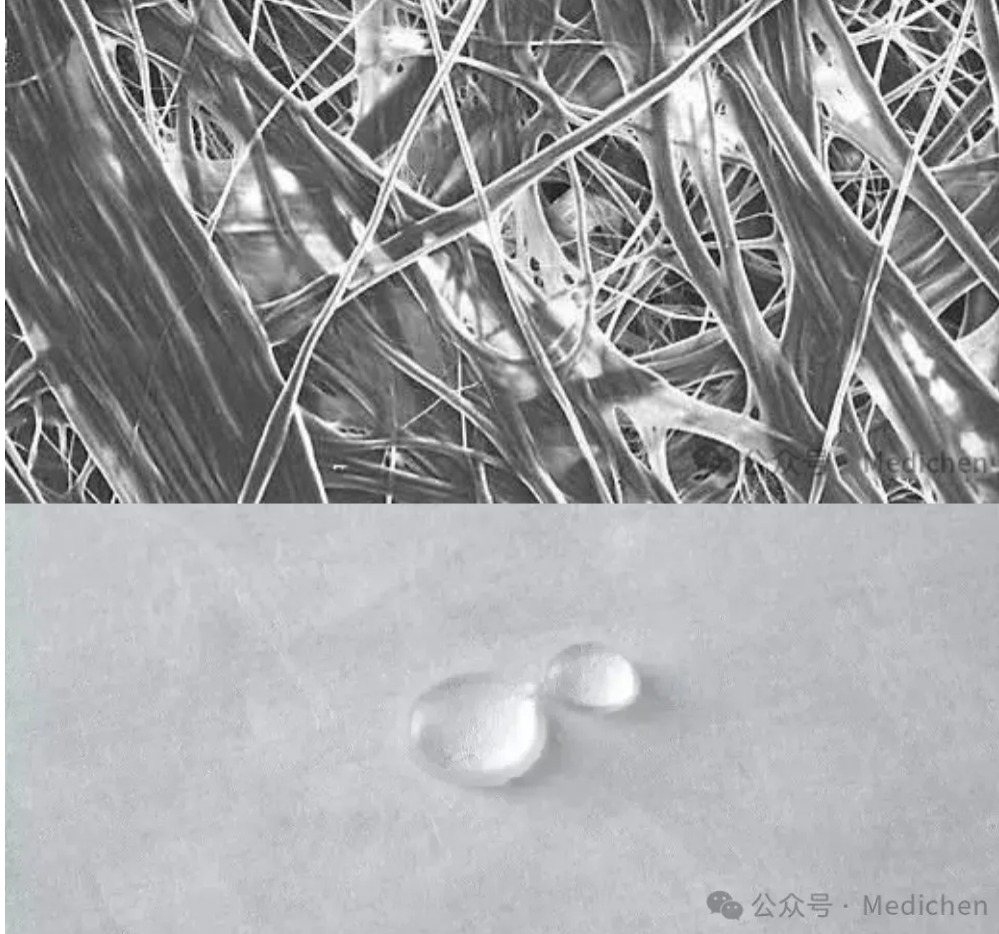

医用特卫强®系闪蒸工艺制作出来的材料，材料本体存在厚薄差异，不适合采用厚度来标注，其以每平方米的材料克重进行分类有三种规格。在触感上，三种规格材料会有一定厚薄的手感差异。

图片来源：Medichen

特卫强®1073B：约74.7g/㎡—–提供最高级别的强度和阻菌性方面的保护。

特卫强®1059B：约64.5g/㎡—–为中等风险的医疗器械提供可靠的无菌保护。

特卫强®2FS：约59.5g/㎡—–良好抗刺穿性基材，在韧性和微生物屏障方面优于医用纸。

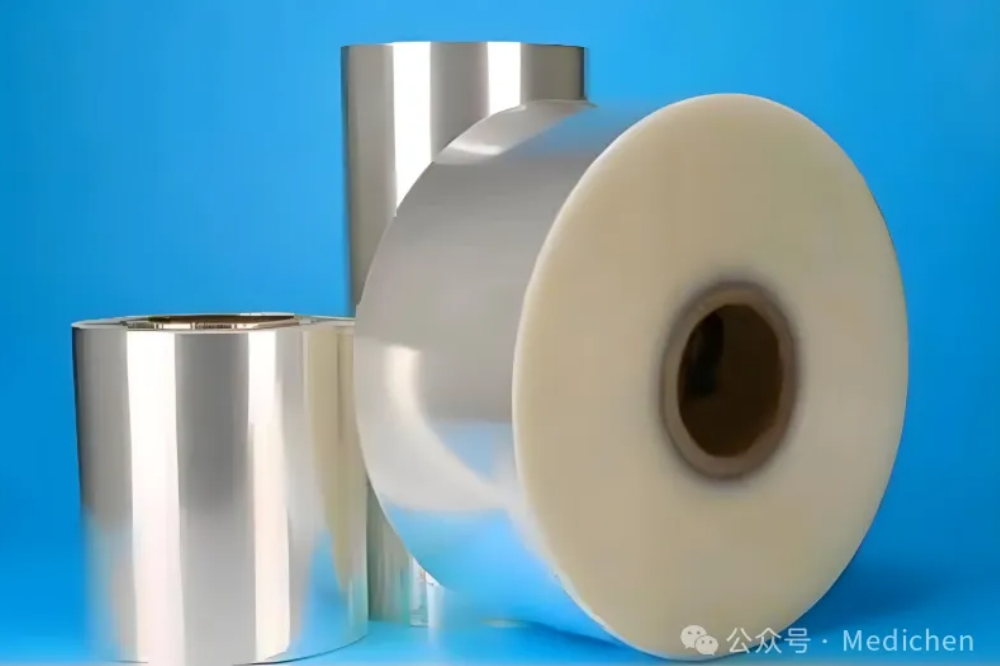

• 膜类材料

制作工艺特点：膜类材料通常通过挤出工艺制作，厚度相对均一。

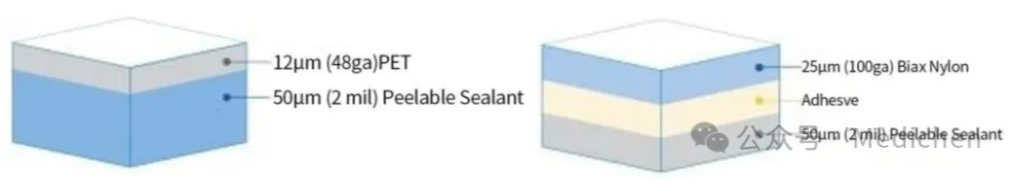

结构组成：多由表层、阻隔层（可选）、密封层组成；组合后总厚度通常为50~150 μm（具体由材料组成决定）。

图片来源：Medichen

材料选择：根据医疗器械防护、包装需求选择（如高抗穿刺的尼龙PA、阻隔性铝箔AL或氧化铝AlOx涂层等）。

材料选用注意事项：并非厚度越厚越好，硬质材料膜加厚后易因弯折产生破坏。

常用计量单位及分类：

公制单位：μm（微米）、mm（毫米）

英制单位：mil（密尔）、ga

非标准 / 习惯单位：“丝”（非公制标准和法定计量单位，为古代计量单位，因行业习惯及计量便利性被保留并常用）

单位换算

1 ga =0.01 mil（密尔）

1 mil（密尔）=100ga=25.4微米=0.0254毫米

1丝=10微米=0.01毫米

图片来源：Medichen

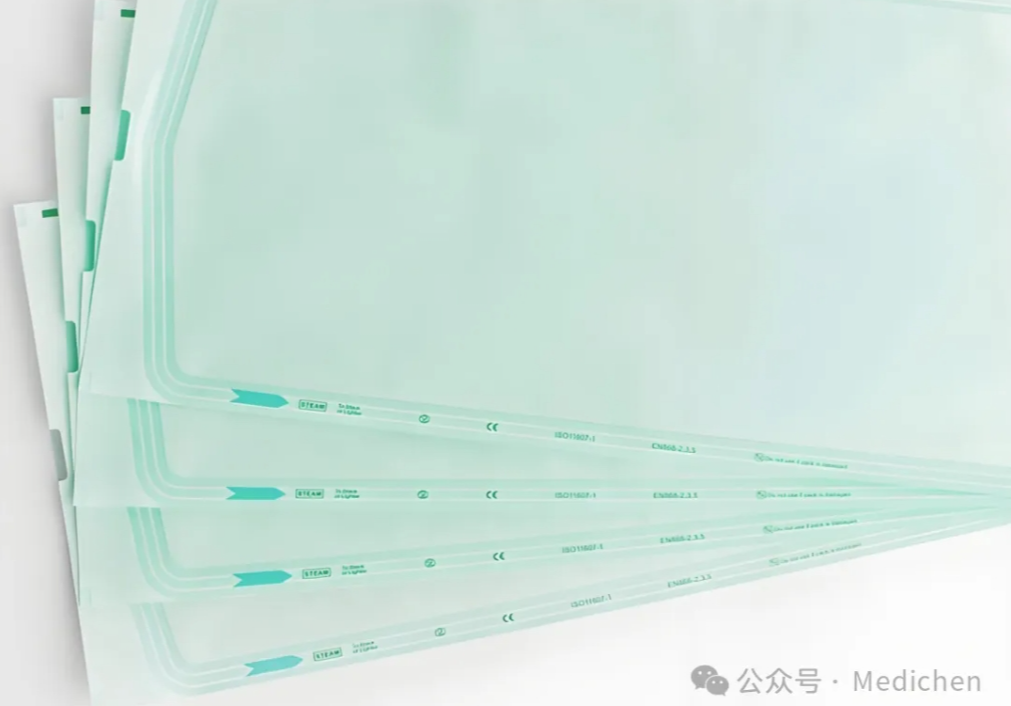

• 医用纸

别称：医用加强纸、医用透析纸

分类依据：与特卫强® 材料一致，按每平方克重分类

常用规格

60gsm（英国纸，即 60g/㎡）

70gsm（国产纸，即 70g/㎡）

80gsm（法国纸，即 80g/㎡）

规格差异体现：手感上厚薄略有不同

材质：由纤维素纸浆制成（与特卫强® 的高密度聚乙烯不同）

劣势：

抗穿刺和耐撕裂强度较低，易产生微粒

材料纤维经光源照射或长时间放置易发黄（影响美观）

纤维易变脆、断裂，可能导致包装破损失效

常见应用：常用于I 类器械

图片来源：Medichen

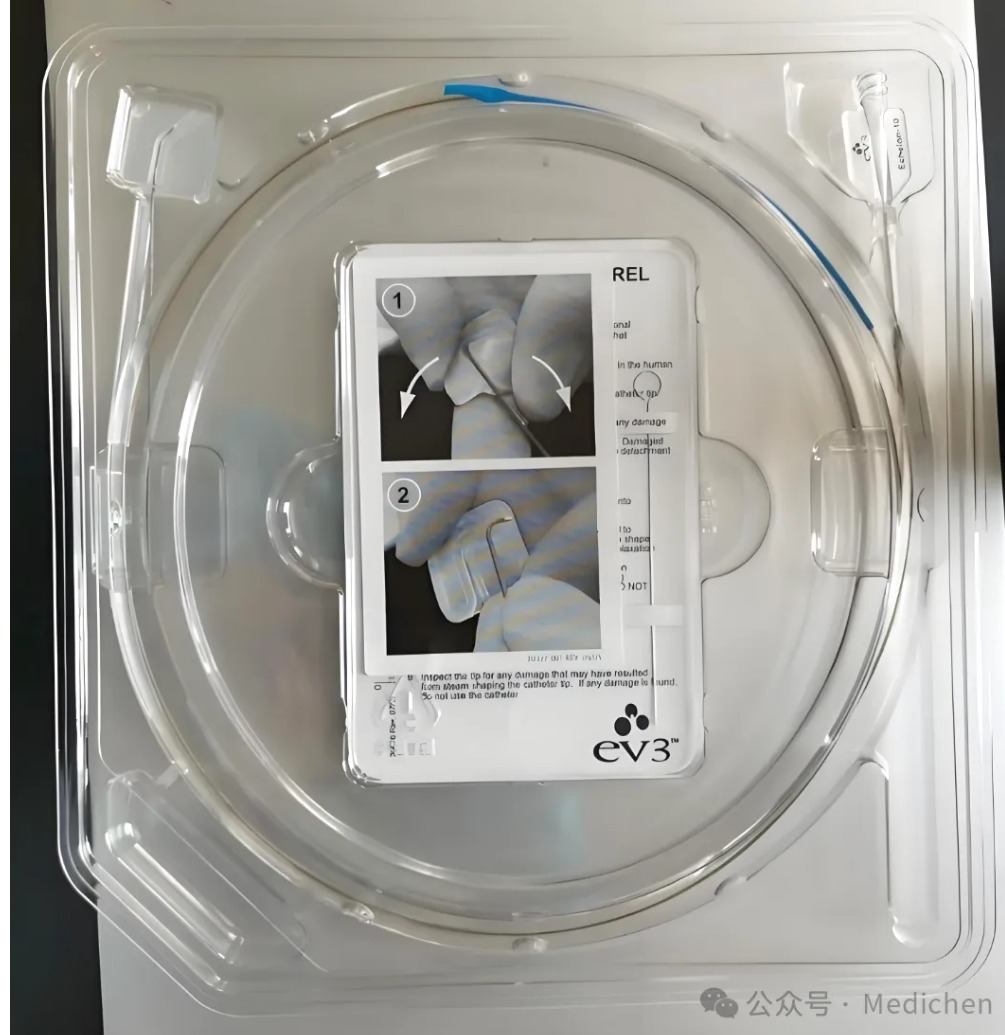

3）吸塑盒

常用材料：PETG6763、PETG

材料核心优势：具备良好的透明度、化学稳定性、加工性能及生物相容性

适用范围：适用于Ⅱ、Ⅲ 类医疗器械

图片来源：Medichen

3、灭菌方式与包装适配

选择逻辑

先依据物品的材质、形状、尺寸及灭菌需求确定灭菌方式；

再结合灭菌方式及产品特性选择无菌屏障系统。

灭菌方式适用建议

电子束灭菌、伽玛辐照：适合对温度敏感、结构复杂的物品；

环氧乙烷（EO）灭菌：需谨慎用于对毒性有严格要求的物品（注：需选用透气性包材）；

湿热灭菌、干热灭菌：适合耐高温、不易受湿热影响的物品，且更为经济实用。

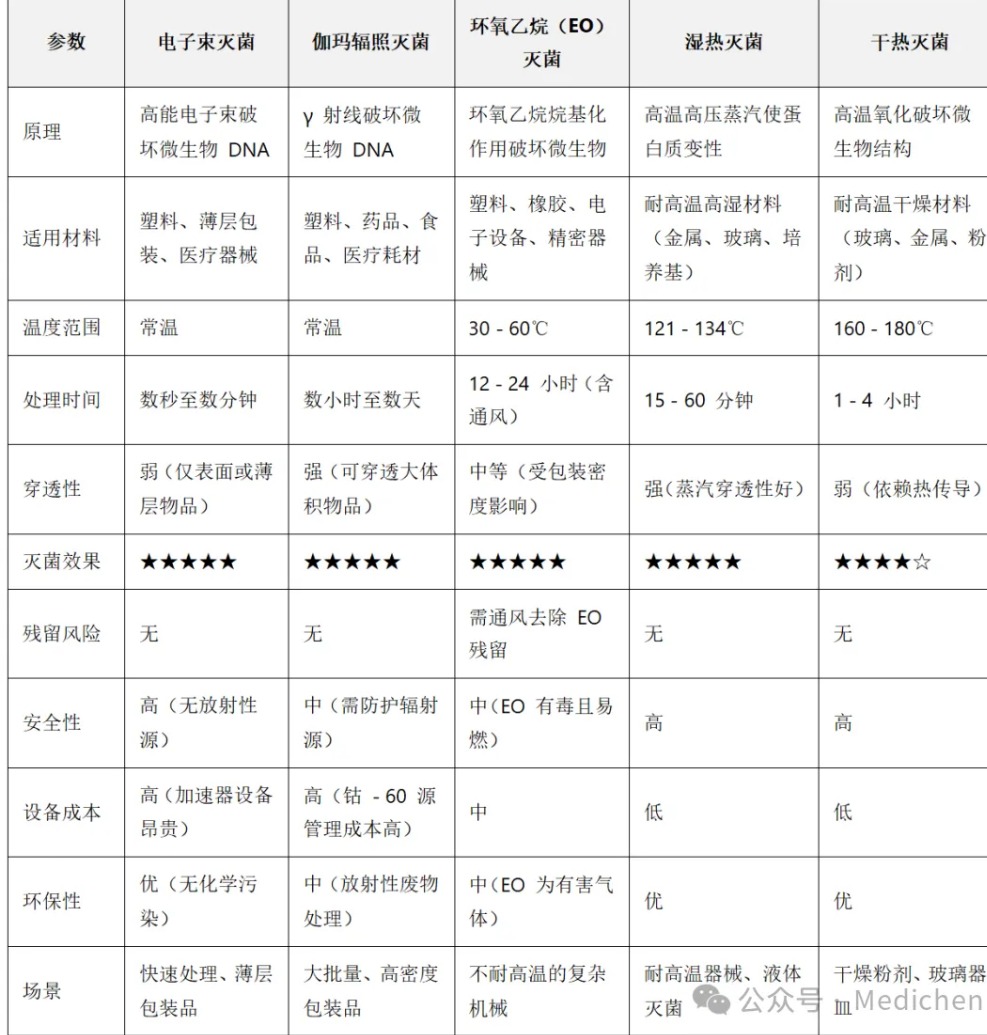

灭菌方式对比（核心参数）

图片来源：Medichen

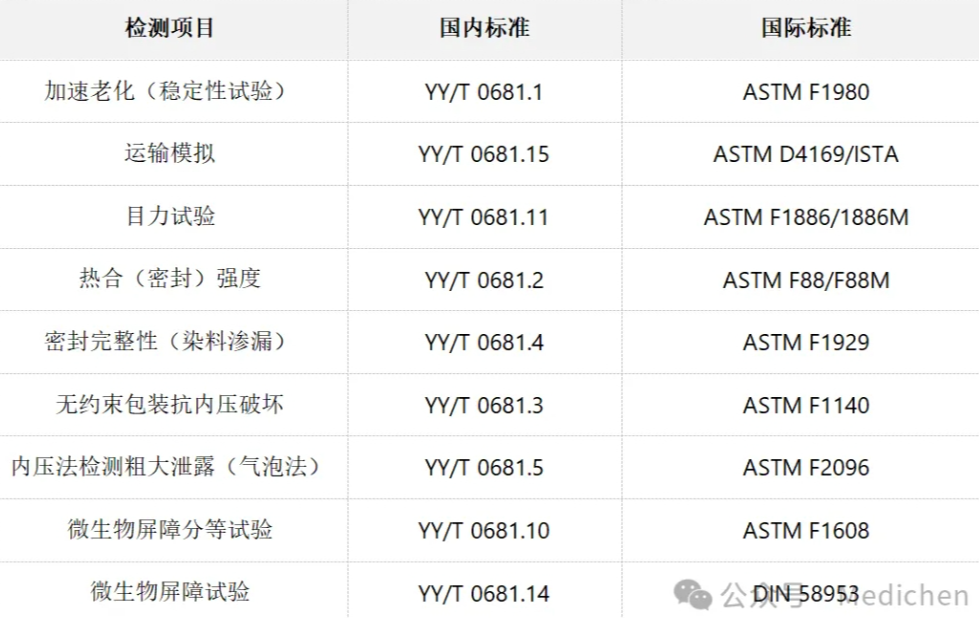

4、无菌屏障系统相关法规
需符合包装材料、灭菌适配及无菌屏障的法规要求（如标签、生物、化学、物理性能等）。

图片来源：Medichen

五、设计与质量控制
– 设计阶段：
– 输入：依据DFEMA、PFEMA、产品需求、法规、市场分析等。
– 输出：设计文件（方案、图纸等）和工艺输出（设备、SOP等），明确材料、灭菌方式、尺寸等。
– 质量控制与验证：
– 原材料评价：测微生物屏障、生物相容性、物理/化学性能、涂胶材料特性等。
– 老化验证：含实时和加速老化（基于阿伦尼乌斯理论，参考ASTM F1980或YY/T 0681.1）。
– 运输模拟验证：依ASTM D4169 DC13/ISTA 3A，测温湿度、振动等。
– 工艺验证：设备验收（IQ、OQ、PQ）、工艺/过程/批量验证、软件确认，需灭菌验证及再验证（半年到一年）。
六、总结
无菌屏障系统及包装设计需平衡“防护性、操作性、合规性”，随着法规和检测技术完善，其质量将更规范，保障医疗器械安全有效。
