CT设备主要由扫描系统、计算机系统、图像显示与存储系统三大部分构成，各部分协同工作完成断层扫描与图像重建，中国医疗器械展带您了解核心构造及功能如下：

图片来源：联谊影像

一、扫描系统（主机部分）

这是CT设备的核心，负责产生X线、接收信号并完成扫描动作，主要包括：

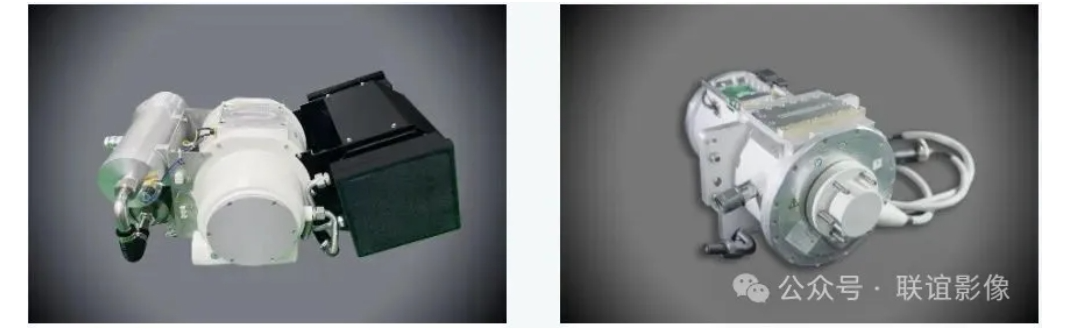

• X线球管：产生高强度、稳定的X射线，是扫描的“光源”。球管内的灯丝通电发热产生电子，电子高速撞击阳极靶面（多为钨靶），从而产生X线。

图片来源：联谊影像

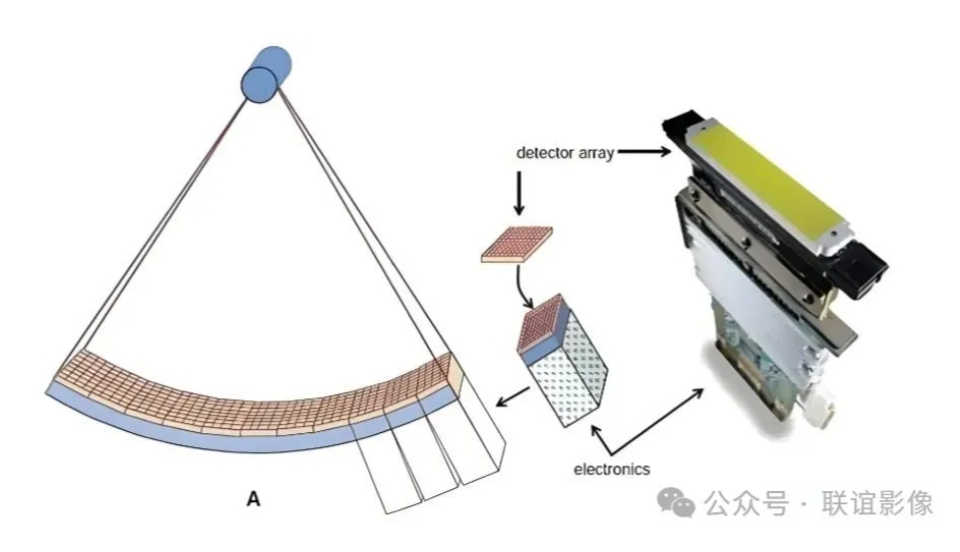

• 探测器：接收穿过人体后的X线信号，将其转换为电信号。现代CT多采用稀土陶瓷探测器（如钨酸镉、碘化铯），具有灵敏度高、响应速度快的特点，可精准捕捉X线衰减差异。

图片来源：联谊影像

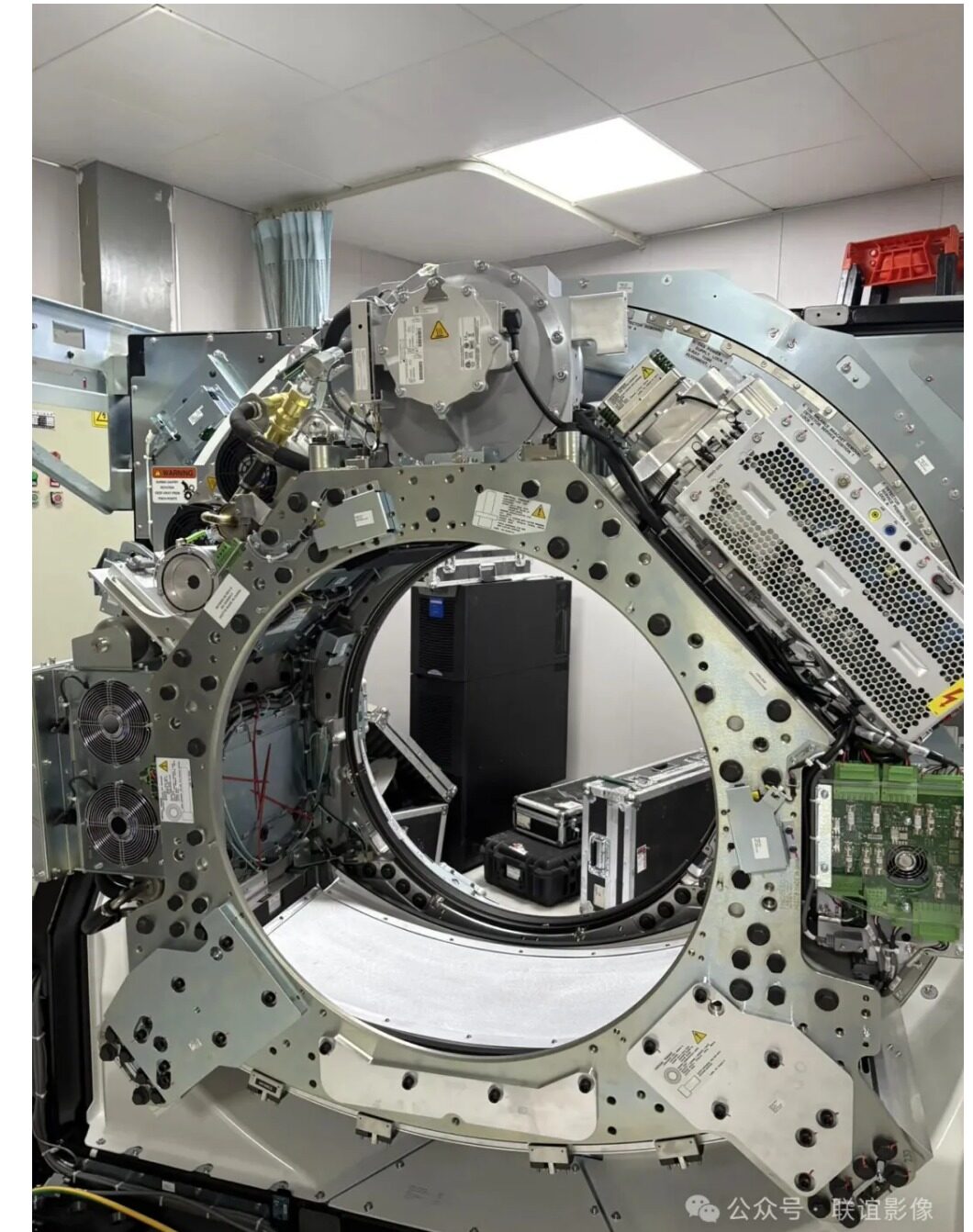

• 旋转架（gantry）：将X线球管和探测器固定在相对位置（通常呈180°对向排列），并围绕患者进行360°旋转扫描。旋转速度是重要性能指标（如0.3秒/圈），速度越快，扫描时间越短，可减少运动伪影。

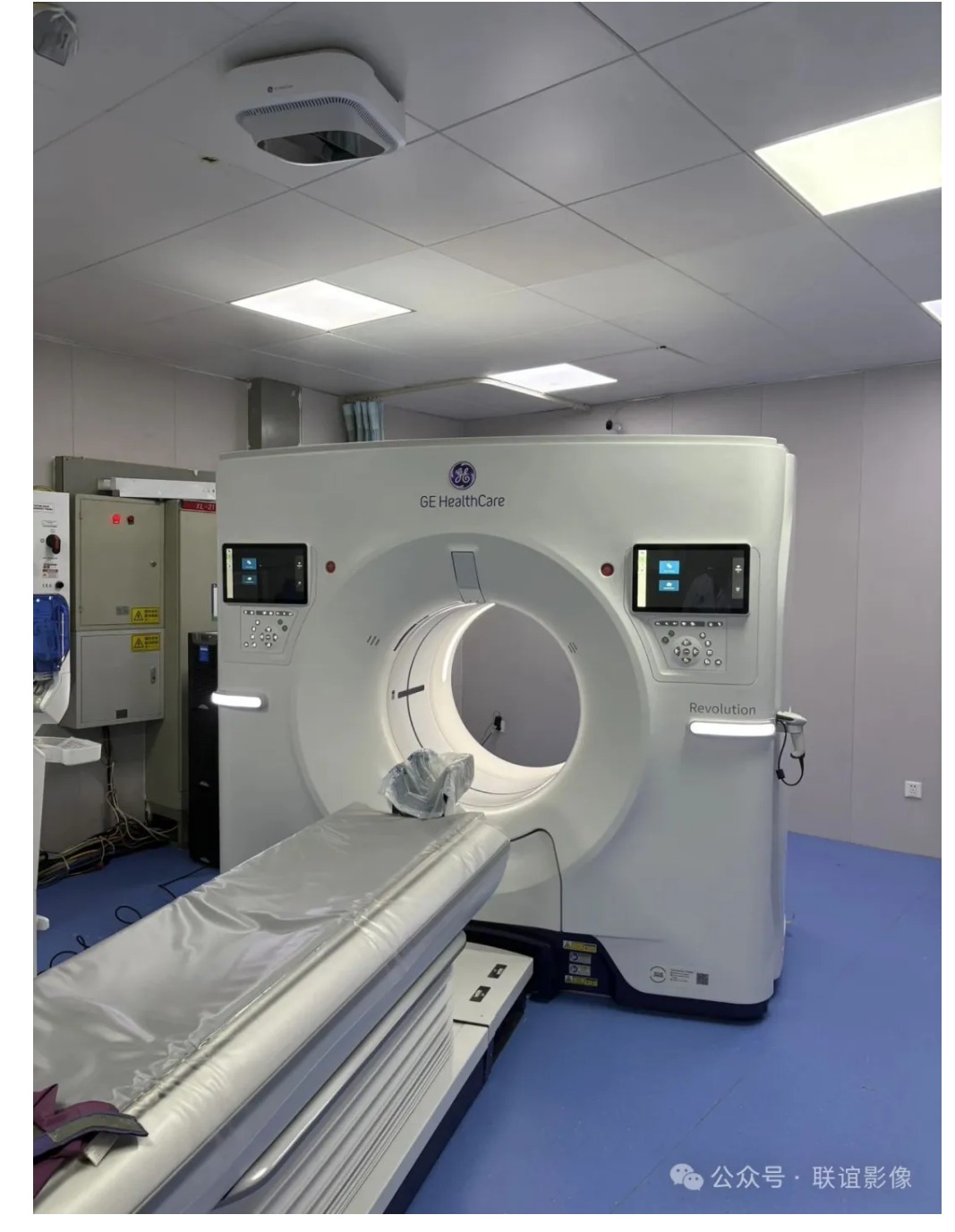

• 检查床：承载患者，能精准平移（前后、上下），配合旋转架完成不同部位的连续分层扫描，确保扫描范围准确覆盖目标区域。

图片来源：联谊影像

二、计算机系统

负责数据处理与图像重建，是CT的“大脑”：

• 数据采集系统（DAS）：将探测器输出的电信号进行放大、模数转换（将模拟信号转为数字信号），再传输至计算机。

• 主计算机：接收数字信号后，通过特定算法（如滤波反投影法）进行图像重建，将原始数据转化为人体断层的灰度图像（不同组织因X线吸收差异呈现不同亮度）。计算机的运算速度直接影响图像重建效率和质量。

三、图像显示与存储系统

• 显示器：用于显示重建后的CT图像，医生通过图像观察病灶或解剖结构，高分辨率显示器可呈现更多细节。

• 存储设备：包括硬盘、光盘或服务器，用于保存患者的图像数据和检查信息，便于后续查阅、对比或传输（如PACS系统）。

此外，设备还包括高压发生器（为X线球管提供高压电源）、冷却系统（冷却持续工作的X线球管）等辅助部件，共同保障CT设备的稳定运行。
