在医疗介入领域，导管材料的加工参数是决定器械性能的核心要素。不同聚合物材料因物理化学特性差异，需匹配精准的工艺参数才能实现临床价值。Medtec China聚焦 Pebax®、尼龙 / 聚酰胺、聚氨酯（PU）、PEEK 等主流材料，结合加工工艺原理与行业实践，深度解析各材料的参数逻辑与应用要点。

图片来源：导管加工技术



一、Pebax®：热弹性体的参数适配密码

1.参数核心
作为由尼龙与蓖麻籽衍生的热弹性聚合物，Pebax® 凭借 25D-72D 的宽硬度范围，成为微创介入导管的柔性担当。其加工参数核心在于分子链段运动的温度调控：
流变温度梯度：低硬度牌号（如 25D）采用 180-220℃低温熔融，保留聚醚链段柔韧性；高硬度牌号（如 72D）需 215-235℃高温，促进尼龙链段充分结晶，提升支撑力。
干燥工艺关键：因易吸湿特性，需在 55-80℃干燥 4-8 小时，确保水分含量＜0.1%，避免水解导致导管形变（如长期留置的输液港导管）。
2.应用场景：
神经血管微导管（25D-45D）：通过 80-110℃定型温度塑造超柔性尖端，减少血管内皮损伤。
肿瘤介入显影导管：填充钡 / 钨的特殊牌号，通过挤出工艺实现放射性显影，提升术中定位精度。

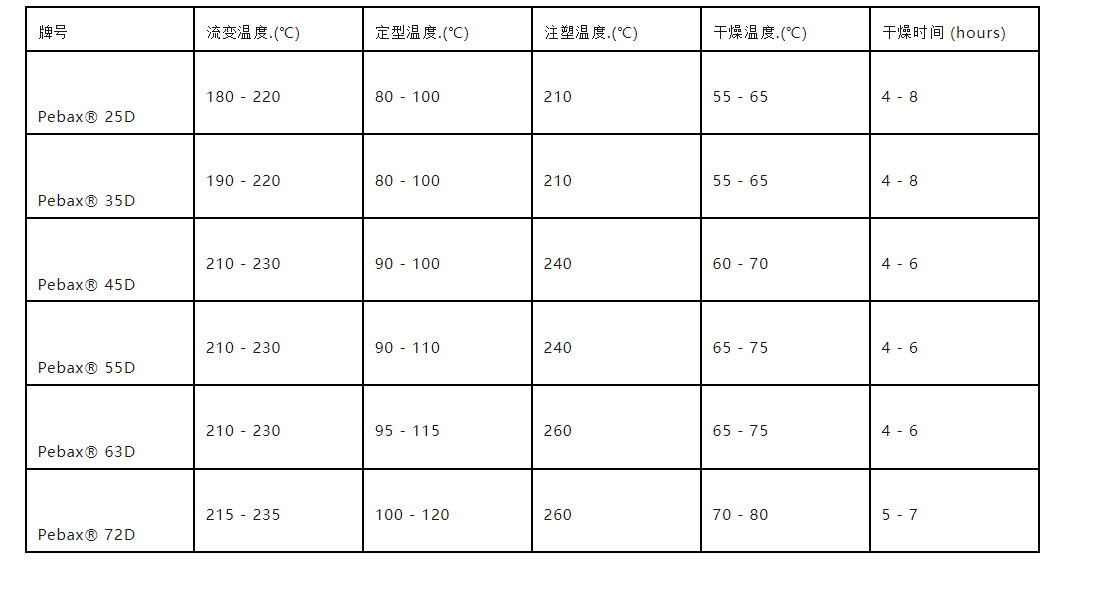

3.推荐加工参数



二、尼龙 / 聚酰胺（Nylon/Polyamide）：近端支撑的参数控制逻辑

1.参数核心
尼龙类材料以高强度、高扭矩传递性能，成为导管近端支撑结构的首选。其加工难点在于吸湿控制与熔体均匀性：
流变温度区间：常规牌号（如 Nylon 12）采用 190-230℃流变，玻纤增强牌号（如 Vestamid® L-GF30）需提升至 230-270℃，确保填料分散均匀，避免应力集中。
干燥效率优化：80-100℃干燥 2-4 小时，配合鼓风风速 1-2m/s，以将 PA12 含水量从 0.5% 降至 0.05% 以下，降低注塑时 “银丝” 缺陷发生率。
2.工艺要点：
模具温度匹配：注塑时模具温度控制在 35-40℃（如 Grilamide® TR55），避免高温导致酰胺键断裂，同时采用针阀喷嘴提升低粘度牌号（如 Vestamid® L1670）的成型精度。
复杂结构成型：多段材料“尼龙支撑段 + Pebax® 柔性段” 一体化导管，定型温度 105-120℃确保界面结合强度符合要求。

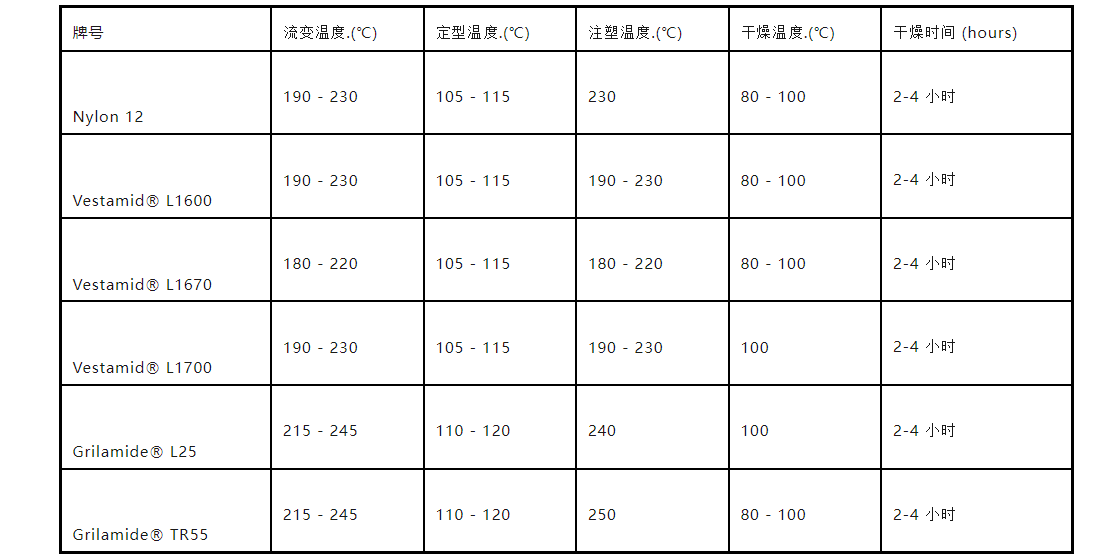

3.推荐加工参数



三、聚氨酯（PU）：多场景适配的参数调节策略

1.参数核心
聚氨酯（TPU）凭借 60A-85D 的硬度跨度与生物相容性，成为导管轴与球囊的 “万能材料”。其参数调节需平衡热稳定性与弹性保持：
流变温度敏感区间：聚醚型 PU（如 Pellethane®）推荐 180-205℃，聚酯型 PU（如 Tecothane®）上限提升至 210℃，避免超过 220℃导致酯基水解。
干燥深度控制：82-110℃干燥 2 小时，聚酯型 PU（如 Tecoflex® EG-72D）需延长至过夜干燥，确保水分＜0.02%，规避热层压气泡风险。
2.工艺要点：
注塑与吹塑：模具温度推荐 40-60℃，低温（如 40℃）可加快聚醚型 PU 定型，减少冷却时间；高温（如 60℃）更适合聚酯型 PU，避免因冷却过快导致内应力集中。
球囊成型关键：对接工艺中，PU 球囊与轴体结合时需控制流变温度差≤10℃，避免温度梯度过大导致界面熔接不良。例如，Tecothane® TT-1065D 球囊段流变温度 210℃与轴体段 190℃需逐步过渡，确保爆破压力符合要求

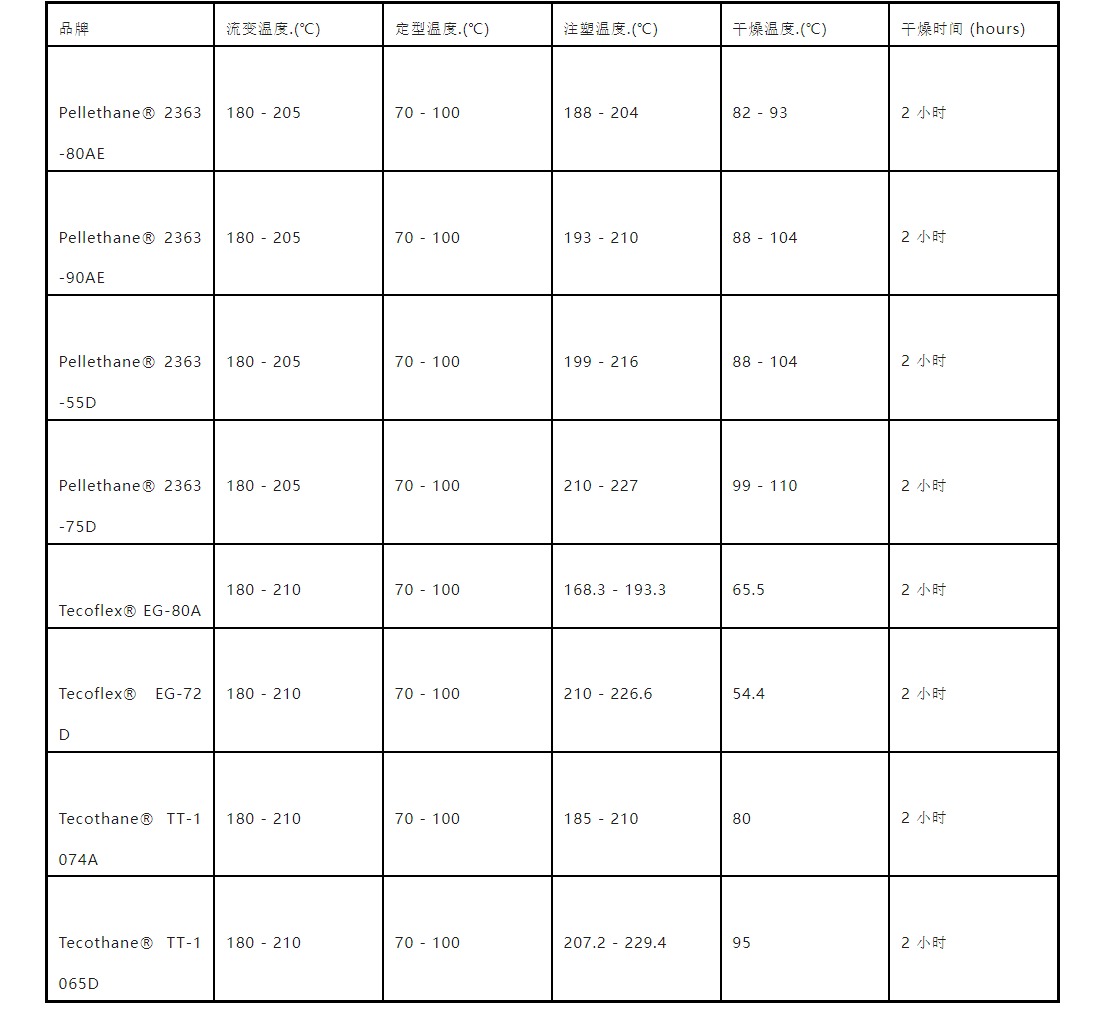

3.推荐加工参数





四、PEEK：高性能材料的极限参数挑战

1.参数核心
作为邵氏硬度 85D 的耐高温材料，PEEK 在射频消融、高压输送等场景中不可替代，但其加工需突破高温工艺壁垒：
流变温度阈值：恒定 375℃熔融，低于此温度会导致分子链无法解缠结，挤出时出现 “柱塞流” 缺陷。配合长径比≥24 的碳化钨螺杆，可将熔体滞留时间控制在 5 分钟以内，减少热降解风险。
成型冷却策略：200-320℃定型后，采用梯度冷却（每 10 分钟降 5℃）从 175℃降至室温，可使 PEEK 鞘管内轴的结晶度和抗压强度得到提升。
2.复合工艺难点：
多材料兼容性：与 Pebax® 共挤时，需在 PEEK 侧设置独立温控区（温差≥150℃），避免低温段材料提前固化。界面剥离强度需通过等离子体处理提升。

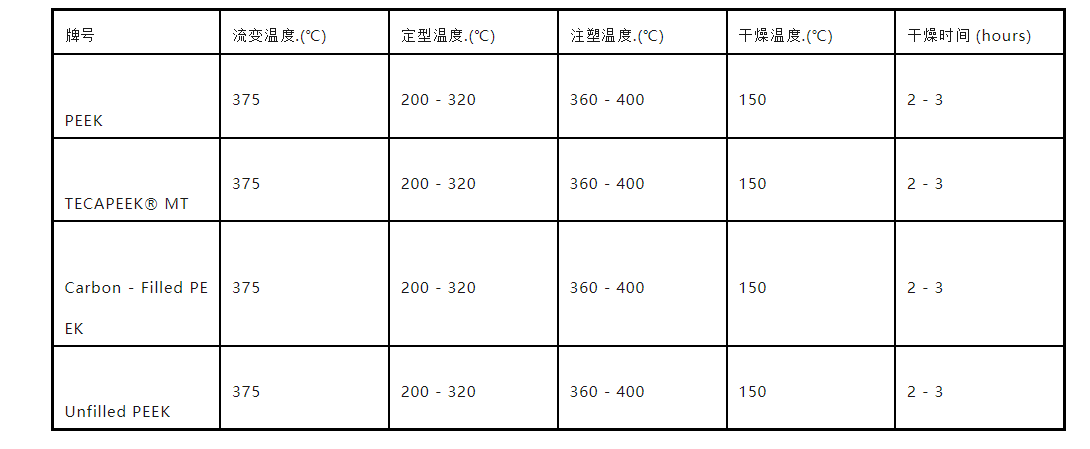

3.推荐加工参数

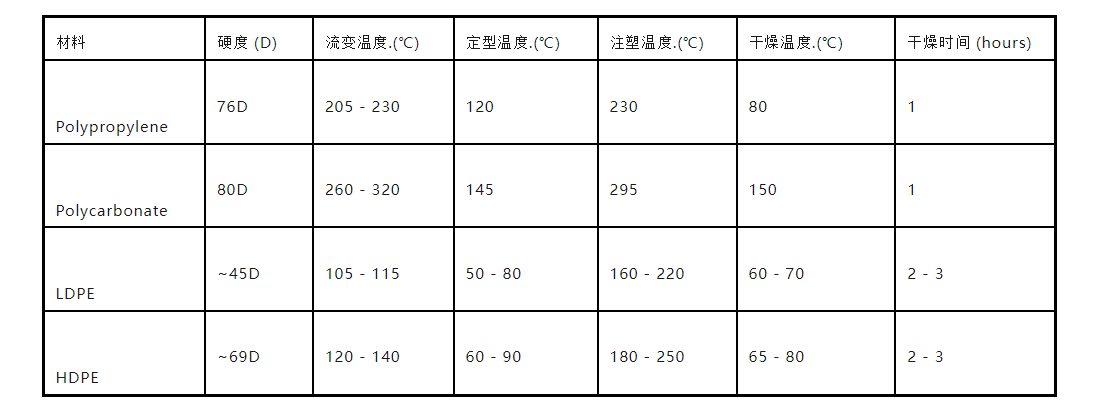

五、其他材料的加工参数补充



六、参数协同优化原则



吸湿材料预处理优先：PA、Pebax®、PU 需严格遵循 “干燥→流变→定型” 顺序，避免水分干扰后续工艺。
温度梯度递减规则：注塑→流变→定型温度呈阶梯下降（如 Pebax® 55D：240℃→230℃→110℃），确保分子链先充分流动后定向固化。
设备匹配性验证：PEEK 挤出需专用螺杆（压缩比 2.5-3.5），PU 吹塑需配置湿度控制系统（环境湿度＜40% RH），避免参数执行偏差。

结语

医疗介入导管的材料加工参数，本质是“材料特性 – 工艺能力 – 临床需求” 的三角平衡。从 Pebax® 的柔性微调至 PEEK 的高温突破，每一组数据都是工程经验与科学原理的结晶。未来，随着在线监测技术与智能算法的应用，参数动态优化将成为提升导管性能的核心驱动力，推动介入器械向精准化、智能化迈进。
温馨提示：文中参数基于公开资料和经验得到，均为典型工艺条件，实际生产需结合设备型号、原料批次及灭菌方式（如 EO 灭菌 / 高压蒸汽灭菌）进行验证，建议通过 DOE 实验优化关键参数组合。





将于2025年9月24-26日在上海世博展览馆1&2号馆举办。现场汇聚近1000家来自全球近27个国家的优质品牌供应商，为中国医疗器械生产厂商提供产品研发、生产、注册所需的设计及软件服务、原材料、精密部件、自动化制造设备、超精加工技术、合同制造、测试和认证、政策法规和市场咨询服务，展品覆盖医疗器械设计与制造全产业链。预登记已开放， 点击提前注册即可免费参观，立省百元门票费，现场注册需付费。



文章来源：导管加工技术
若涉及侵权，请立刻联系删除
